Die Produkte der neuen M74-Produktreihe durchfluten große und hohe Industriehallen mit Tageslicht. Die Systeme sind für offene Hallendecken und für maximale Leistung entwickelt, um hohe Beleuchtungsstärken bei Minimierung der Öffnungsflächen zu erreichen. Geringe Öffnungen vermindern den Hitzeeintrag im Sommer und den Wärmeverlust in der Heizperiode erheblich.

Das Tageslicht wird auf dem Dach mit einem Zylinder, der aus Reflektor und Prismen besteht, aufgenommen. Die Konstruktion ragt über 90 cm aus der Dachfläche heraus. Dennoch ist eine gleichbleibende Stabilität auch bei doppelter Orkanstärke nachgewiesen.

Der Amplifier an der Hallendecke richtet das Licht wie ein Leuchtenreflektor in Richtung Boden aus und maximiert dadurch das Tageslicht auf der Nutzfläche (insbesondere auch in Hochregallagern).

An sonnigen Frühlings- und Herbsttagen erzielen diese Technologien mit einem Diffuseraußendurchmesser von 94,5 cm die dreifache Lichtausbeute unserer bisherigen Industriesysteme.

Skyvault mit Amplifier: Deckenansicht

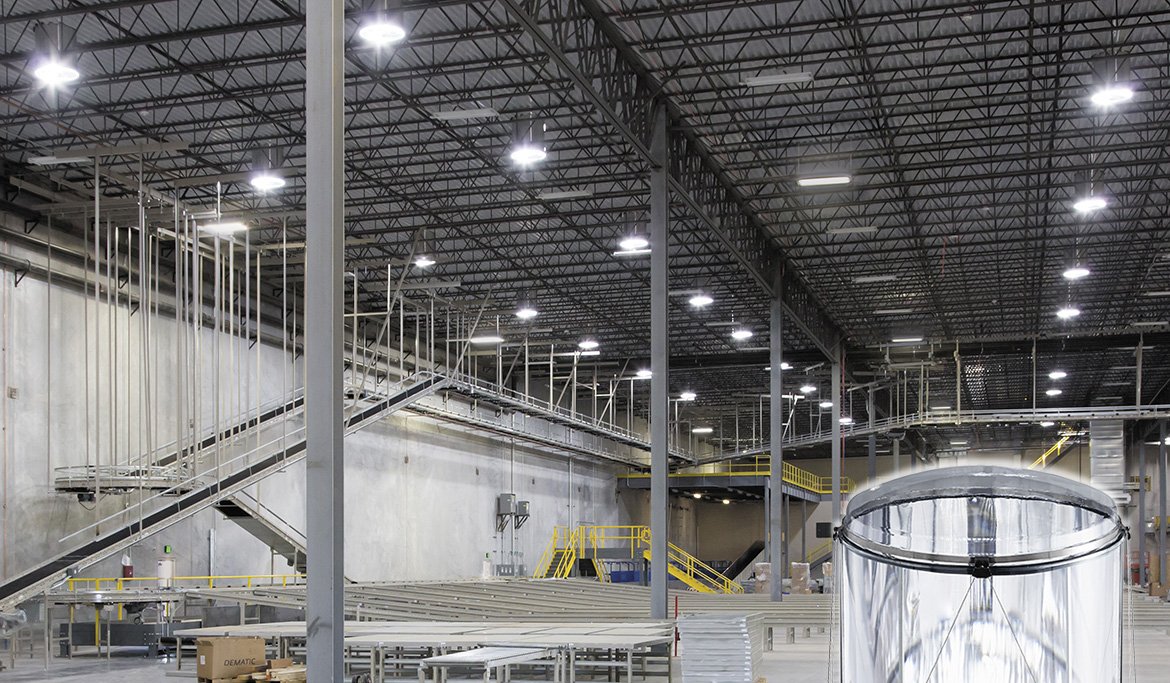

Skyvault mit Amplifier: Lagerhalle
Skyvault auf dem Foliendach

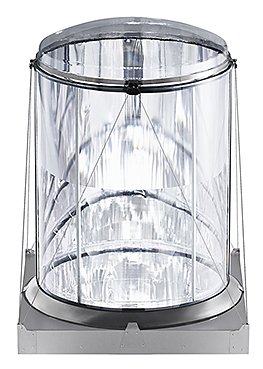

Solatube Skyvault Collector

Raybender HD

Die Vergrößerung der Oberfläche zur Lichtaufnahme hat bei unseren Solatube Tageslichtsystemen bereits in alle Modellreihen Einzug gehalten.
Beim M74 kombinieren wir Prismen mit einem integrierten Reflektor aus unserem Multilayerfilm. Der Multilayerfilm reflektiert das vollständige sichtbare Lichtspektrum, blendet jedoch UV- und IR-Spektralbereiche (Hitze) aus, so dass wir schon oberhalb des Dachs mögliche Hitzeeinträge vermeiden.
Die Prismen leiten normale und tiefstehende Sonnenwinkel effektiv in das System ein. Durch diese gigantische Lichtaufnahmefläche bringen wir ein Vielfaches des Tageslichts ein, das Sie von einer herkömmlichen, gleichgroßen Öffnung gewohnt sind.

Die kombinierte Nutzung von Prismen und Multilayer-Reflektor vergrößert die aktive Lichtaufnahmefläche und reduziert damit Öffnungsflächen auf dem Dach - ein Vorteil, der sich sowohl in den Montagekosten als auch in den deutlich besseren energetischen Werten niederschlägt.

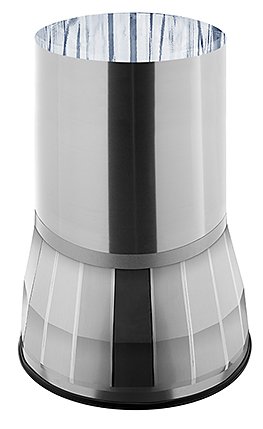

Solatube Skyvault Amplifier

Amplifier

Das hoch effektiv eingefangene Licht kann durch unsere Rohre dank Ihrer herausragenden Reflexionsfähigkeit (Verlust ~ 0,3% je Spiegelung) über viele Meter transportiert werden.

Damit sich das Tageslicht nicht im oberen Teil hoher Räume verteilt, richtet ein Reflektor das, durch die Röhren gespiegelte Tageslicht, in Richtung Boden aus. Ähnlich wie bei Reflektorlampen im Kunstlichtbereich wird damit die Beleuchtungsstärke auf der Nutzfläche verstärkt.

Skyvault Strahlengang

Solatube SkyVault - M74

Solatube M74 Core

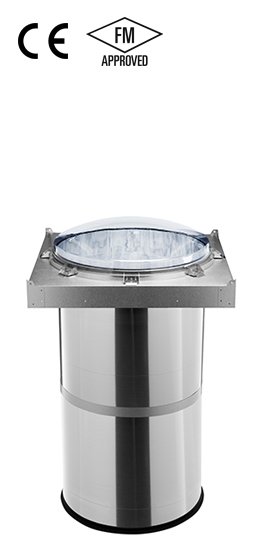

Solatube M74

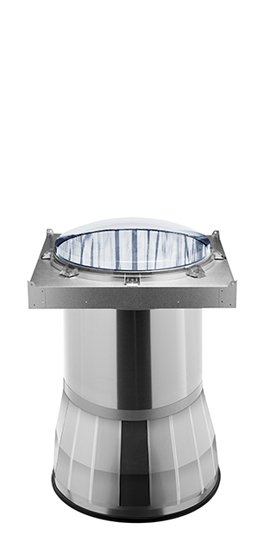

Solatube M74 mit Amplifier

Solatube M74 mit Amplifier

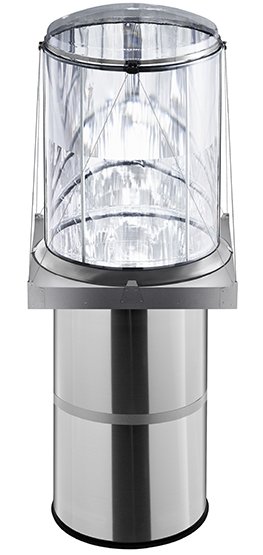

Solatube M74 mit Collector

Solatube M74 mit Collector

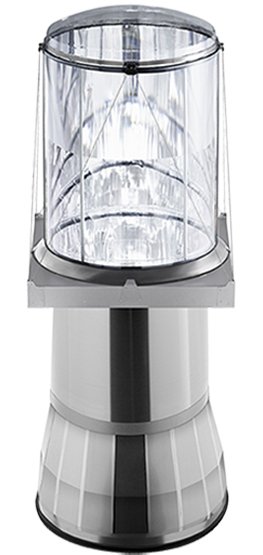

Solatube M74 mit Collector und Amplifier

Solatube M74 mit Collector und Amplifier
